Lab1 - Boot Loader

Note

กระบวนการหลังจากเปิดคอมพิวเตอร์ขึ้นมาจะเป็นดังรูป

การทำงานของ Boot Loader

รูป 1: แสดงการโหลดโปรแกรม boot loader จากอุปกรณ์ไปยัง memory

Caution

โปรแกรม boot loader จะมีขนาดไม่เกิน 512 Byte เพราะใน 1 sector ของ HDD มีขนาด 512 Byte

Note

55AAh จริงๆ คือ 55AA ตัว h ต่อท้ายแสดงถึง Hexadecimal เลข 55AA เป็น signature ของไฟล์ bootloader

510 Bytes สำคัญยังไง

จาก foreward ในหนังสือข้างต้น ได้เขียนสิ่งที่น่าสนใจดังนี้

Thai

Boot Sector: พื้นที่จำกัดกับการใช้งานที่เหนือความคาดหมาย

Boot sector ในระบบที่เข้ากันได้กับ IBM ถูกออกแบบมาเพื่อเก็บโค้ดและข้อมูลขนาด 510 ไบต์ (2 ไบต์สุดท้ายเป็นลายเซ็นสำหรับตรวจสอบความถูกต้อง) ซึ่งเพียงพอสำหรับการระบุตำแหน่งและโหลดขั้นตอนถัดไปของการบูตเครื่อง สำหรับดิสก์ DOS มาตรฐาน โค้ดจะทำหน้าที่แยกวิเคราะห์ระบบไฟล์ FAT12 เพื่อตรวจหาไฟล์ชื่อ IBMBIO.COM หรือ IO.SYS และ IBMDOS.COM หรือ MSDOS.SYS จากนั้นจะโหลดไฟล์ IBMBIO.COM หรือ IO.SYS (ซึ่งจะโหลดไฟล์ IBMDOS.COM หรือ MSDOS.SYS ต่อไป) มีพื้นที่เหลือใน boot sector น้อยมากสำหรับการแสดงข้อความผิดพลาดโดยละเอียด หากไม่พบไฟล์ดังกล่าว ระบบที่ไม่ใช่ DOS สามารถทำการเข้าถึงดิสก์โดยตรงหรือแยกวิเคราะห์ระบบไฟล์ของตนเองได้ แต่ข้อจำกัดด้านขนาดก็ยังคงอยู่

ด้วยข้อจำกัดของสภาพแวดล้อมดังกล่าว บ่อยครั้งที่ boot sector ถูกมองข้ามว่ามีหน้าที่อื่นนอกเหนือจากการบูตระบบ อย่างไรก็ตาม ตลอดหลายปีที่ผ่านมา มีคนสองกลุ่มที่ค้นพบการใช้งานทางเลือกสำหรับมัน กลุ่มหนึ่งคือ นักเขียนไวรัส และอีกกลุ่มคือ ผู้สร้างเดโม (demo maker)

Boot Sector กับไวรัสคอมพิวเตอร์

นักเขียนไวรัสสร้าง ไวรัสบูตเซกเตอร์ ที่จะทำงานเมื่อดิสก์ที่ติดเชื้อถูกบูตขึ้นมา โดยจะอาศัยอยู่ในหน่วยความจำและแพร่เชื้อไปยังฟล็อปปี้ดิสก์อื่น ๆ ที่ใส่เข้าไปในไดรฟ์ ไวรัสบูตเซกเตอร์มักจะคัดลอก boot sector ดั้งเดิมไปยังตำแหน่งอื่นบนดิสก์ จากนั้นจึงแทนที่โค้ดดั้งเดิมด้วยโค้ดเฉพาะของไวรัส

ไวรัสบูตเซกเตอร์ยุคแรก ๆ จะคัดลอก boot sector ดั้งเดิมไปไว้ที่ท้ายดิสก์ โดยหวังว่าจะไม่มีการใช้งานพื้นที่นั้นอยู่แล้ว เทคนิคนี้ไม่ได้ถูกใช้นานนัก เพราะการบูตฟล็อปปี้ดิสก์ที่ติดเชื้อดังกล่าวจะมีความล่าช้าที่สังเกตได้และมีเสียงผิดปกติขณะที่หัวอ่านไดรฟ์เคลื่อนไปยังท้ายดิสก์แล้วกลับมาเพื่อดำเนินการโหลดต่อ

เทคนิคการแทนที่นี้อาศัยข้อเท็จจริงที่ว่าดิสก์ DOS ทั่วไปมี สำเนาของ File Allocation Table (FAT) สองชุด โดยชุดหนึ่งอยู่ถัดจากอีกชุดหนึ่งทันที และทั้งสองชุดอยู่ในแทร็กแรกของดิสก์ สำเนา FAT ชุดแรกจะถูกใช้เป็นเวอร์ชันหลัก ส่วนชุดที่สองเป็นสำรองที่ในบางกรณีสามารถใช้กู้คืนไฟล์ที่ถูกลบและการซ่อมแซมข้อผิดพลาดของดิสก์บางอย่างได้

นักเขียนไวรัสตัดสินใจว่าสำเนาสำรองของ FAT จะไม่ถูกใช้งานบ่อยนัก และถือว่าสำเนานั้นเป็นพื้นที่ว่าง นั่นกลายเป็นที่สำหรับเก็บ boot sector ดั้งเดิม พร้อมกับโค้ดเพิ่มเติมที่ไวรัสต้องการเป็นขั้นตอนที่สอง การใช้ตำแหน่งนี้ช่วยหลีกเลี่ยงการเคลื่อนที่ของหัวอ่านไดรฟ์ระหว่างการบูต ทำให้การบูตดูคล้ายกันมากระหว่างดิสก์ที่ไม่ได้ติดเชื้อกับดิสก์ที่ติดเชื้อ

เมื่อฮาร์ดดิสก์แพร่หลายมากขึ้นและมีความจุมากขึ้น มักจะถูก “พาร์ติชัน” ออกเป็นส่วน ๆ ตามวัตถุประสงค์เฉพาะ หรือเพื่อหลีกเลี่ยงข้อจำกัดของคำอธิบายความจุของดิสก์ใน BIOS พาร์ติชันสามารถช่วยให้มีระบบมัลติบูตได้ — หนึ่งสภาพแวดล้อมต่อหนึ่งพาร์ติชัน แต่ละพาร์ติชันมี boot sector ของตัวเองที่รู้วิธีการแยกวิเคราะห์รูปแบบของข้อมูลในพาร์ติชันนั้น

นักเขียนไวรัสมักจะเล็งเป้าไปที่ Master Boot Record (MBR) ของฮาร์ดดิสก์ แทนที่จะเป็น boot sector ของแต่ละพาร์ติชัน MBR ใช้เพื่อเลือกพาร์ติชันที่สนใจและส่งการควบคุมไปยัง boot sector ของพาร์ติชันนั้นเพื่อบูตเนื้อหาของพาร์ติชันนั้น ดังนั้นจึงเป็นโค้ดแรกที่ทำงานและถูกเรียกใช้งานเสมอ ในทางตรงกันข้าม boot sector ของพาร์ติชันอาจถูกเรียกใช้งานไม่บ่อยนัก หรืออาจไม่ถูกเรียกเลยหากพาร์ติชันนั้นใช้รูปแบบดิสก์เดียวกันกับพาร์ติชันอื่นที่ถูกบูตแทน ไวรัสใน MBR ยังคงสามารถแพร่เชื้อไปยังฟล็อปปี้ดิสก์ได้เมื่อใส่เข้าไปในไดรฟ์ฟล็อปปี้

ไวรัสบูตเซกเตอร์แพร่กระจายอย่างอิสระและกว้างขวางในหมู่ดิสก์ละเมิดลิขสิทธิ์ เนื่องจากดิสก์ที่คัดลอกมามักจะไม่ได้ถูกป้องกันการเขียน พวกมันคงอยู่จนกระทั่งฟล็อปปี้ไดรฟ์เลิกผลิตพร้อมกับพีซีเครื่องใหม่ ถึงกระนั้น MBR ก็ยังคงมีอยู่ ในปี 2019 ที่ผู้เขียนเขียนบทความนี้ BIOS ในพีซีที่เข้ากันได้กับ IBM ยังคงมีโค้ดที่อนุญาตให้ระบบบูตจาก MBR ได้

---

Peter Ferrie

Distinguished Engineer.

Symantec Corp.

July 24, 2019

English

A boot-sector in an IBM-compatible environment is intended to hold 510 bytes (the last two bytes being a signature for validation) of code and data sufficient to locate and load the next stage for the boot. For a standard DOS disk, the code would parse the FAT12 file-system in order to detect the presence of the files named IBMBIO.COM or IO.SYS, and IBMDOS.COM or MSDOS.SYS, and then to load IBMBIO.COM or IO.SYS file (which in turns loads the IBMDOS.COM or MSDOS.SYS file). There was very little spare space in the boot sector for a detailed error message if either file could not be located. Non-DOS systems were free to perform direct disk activity or parse their own file-systems, of course, but the size limit remained.

Given such a constrained environment, it’s often overlooked as a target for a function other than booting the system. However, over the years, two particular groups of people found alternative uses for it. One group was the virus writer. The other group is the demo maker.

Virus writers created “boot-sector” viruses that activated when the infected disk was booted, resided in memory, and then infected other floppy disks as they were inserted into the floppy drive. It was common for bootsector viruses to copy the original boot-sector to another location on the disk, and then to replace the original code with the virus-specific code. Early boot-sector viruses would copy the original boot-sector to the end of the disk, hoping that it was not in use already. This technique was not used !vfor very long because booting such an infected floppy disk would have a noticeable delay and unusual sound while the drive arm moved to the end of the disk and then back again to resume loading.

The replacement technique relied on the fact that regular DOS disks carry two copies of the File Allocation Table (FAT), one immediately after the other, and both within the first track of the disk. The first copy of the FAT is used as the master version. The second is a back-up which can in some cases enable undeletion of files and repair of certain disk errors. Virus writers decided that the back-up copy of the FAT would not be used very often, and claimed the copy as free space. That became the location for storing the original boot-sector, along with any additional code that the virus needed as its second stage. Using this location avoided the drive arm movement during the boot, making the boot seem very similar between an uninfected disk and an infected one.

As hard disks became more common and larger capacity, they were often “partitioned” into sections with particular purposes, or to avoid a limitation of the BIOS disk-capacity description. The partitions could allow multi-boot systems – one environment per partition. Each of the partitions carried its own boot sector which knew how to parse the format of the data in its partition. Virus writers often targeted the hard disk’s Master Boot Record (MBR) rather than the boot sector of individual partitions. The MBR is used to select the partition of interest and then to pass control to that partition’s boot sector to boot the contents of that partition, so it is the first code that runs, and it is always executed. In contrast, a partition’s boot-sector might be executed only rarely, or potentially not at all if the partition shares the same disk format as another partition which is booted instead. A virus in a MBR could still infect floppy disk as they were inserted to the floppy drive.

Boot-sector viruses spread freely and widely among pirated disks, since it was not common for a copied disk to be write-protected. They survived until floppy drives ceased to be shipped with new PCs. Despite that, the MBR lives on. As I write this in 2019, the BIOS in IBM- !vicompatible PCs still carries the code to allow a system to boot from the MBR.

That leaves the demo maker. For almost as long as there have been computers, there have been demos (short for demonstration programs) for computers. As hardware improved in speed and capability, the size of demos increased as more assets could be manipulated and take advantage of what was offered. Many demos moved from real-time generation of objects with tracked music, to essentially videos with pre-generated textures and MP3 music of multiple-megabytes in size. However, there has always been smaller groups of demo makers who target older machines or older environments.

The interest in size-coding has been heightened by demo competitions. PC 64kb competitions appeared in 1991, followed by Amiga 40kb competitions in 1992, and PC 4kb competitions in 1994. It wasn’t until 2012 that PC 1kb competitions appeared. 1kb files are still suitable for Windows environments, or an Amiga boot-block. Sub-1kb competitions are effectively limited to a .COM file in the DOS environment, which presents some difficulties to get them to run on modern hardware. Conveniently, though, the DOS environment is a very close match to the MBR environment, the primary difference being the initial value of the segment registers and general-purpose registers. Thus, the MBR is the perfect place for a small demo which does not require booting DOS.

It might sound easy to target smaller file sizes, since there’s less code to write, but in fact it can be extremely challenging. The difficulty comes from the fact that such small programs are still expected to demonstrate amazing effects, so instead of taking the easy way and carrying huge assets, these small demos have to rely on coding tricks to generate visual elements on-the-fly. The smaller the program, the harder it gets.

So what can we do in an MBR? It turns out that it’s both a little and a lot. When the code in the MBR is executing, there is no operating system present. It means that there are no corresponding services offered, so we have no easy access to the GPU or the sound card or high-resolution video modes. Instead, we have only the most basic hardware support – there are !viibuilt-in functions to place text and pixels on the screen in various lower resolution video modes, read low-resolution timers, and read additional data from the disk (but that would be cheating). We can interact directly with the hardware, so we have access to high-resolution timers, and we can operate the speaker. From there, we can draw pictures and play music, so we can make demos.

In 510 bytes, we can display rotating flat-shaded vector balls, explore dot-vector landscapes, fly over cityscapes, be hypnotized by raster bars, zoom into fractals, or experience the illusion of movement created by color cycling… but wait! That’s not all. We can interact with the user. In short, we can make games! Not just any games, but good games. We can make variations of Tetris, Space Invaders, Puck-Man, Robotron, Snake… All in 510 bytes.

Peter Ferrie Distinguished Engineer. Symantec Corp. July 24, 2019

ติดตั้ง Virtual Box

1. ติดตั้ง Virtual Box https://download.virtualbox.org/virtualbox/7.1.4/VirtualBox-7.1.4-165100-Win.exe

ติดตั้ง NASM Compiler

1. โหลดโปรแกรม NASM โดยโหลดที่ https://www.nasm.us/pub/nasm/releasebuilds/2.16.03/win64/nasm-2.16.03-installer-x64.exe

2. ติดตั้ง NASM

3. เพิ่ม path ของโปรแกรมไปใน environment variables

Example Boot Loader

[org 7c00h]          	; BIOS will load us to this address
mov ax, 0b800h       	; Console memory is at 0xb8000
                        ; set up a segment
mov es, ax           	; for the start of the console text.
;
; Let's clear the screen....
;
xor di, di           	; Start at beginning of screen
mov cx, 80*25        	; Number of chars in the screen
mov al, ' '          	; Space character
mov ah, 0fh          	; Color (white on black)
repne stosw          	; Copy!


mov byte [es:0], 'H' 	; Write an 'H'
mov byte [es:1], 08ch


sleep:
hlt                  	; Halts CPU until the next external
                        ;interrupt is fired
jmp sleep            	; Loop forever

times 510-($-$$) db 0	; Pad to 510 bytes
dw 0aa55h            	; Add boot magic word to mark us
                        ; as bootable

Note

การพิมพ์ตัวอักษรออกสู่หน้าจอ จะมีข้อกำหนดดังนี้

อ้างอิงไปที่ memory address ในกรณีนี้ อ้างอิงไปที่ memory address ของ register es โดยโครงสร้าง memory จะแบ่งเป็น segment:offset

1 ตัวอักษรจะใช้ 2 byte โดย byte แรกแทนตัวอักษร และ byte สองแทน attribute นั่นก็คือ สีของข้อความและพื้นหลัง โดยเก็บในรูปฐาน 16

       Bit 76543210
           ||||||||
           |||||^^^-สีตัวอักษร
           ||||^----สีตัวอักษร+ความสว่าง
           |^^^-----สีพื้นหลัง
           ^--------สีพื้นหลัง OR ทำให้กระพริบ

ตัวอย่าง 8c = 1000 1100
            7654 3210

การทำ Boot image และรันโปรแกรม Boot loader

1. นำโค๊ดด้านบนไปใส่ในไฟล์ boot.asm

2. compile ไปเป็น .img ไฟล์

   nasm -f bin boot.asm -o boot.img

3. สร้าง Virtual Machine ด้วย VirtualBox ตามรูป โดยเลือก Type เป็น Other และ Version เป็น DOS

4. เพิ่ม boot.img ลงใน floppy

5. เลือกไฟล์ boot.img

6. กด Run

Alternate Solution: บูตด้วย Hardisk แทน Floppy Disk

1. นำ boot.img มาขยายขนาด ด้วย python script

   with open('boot.img', 'wb') as f:
   f.write(b'\x00' * (10 * 1024 * 1024))

   # Write bootloader to first sector
   with open('boot.bin', 'rb') as boot:
       bootloader = boot.read()

   with open('boot.img', 'r+b') as img:
       img.seek(0)
       img.write(bootloader)

2. เมื่อแปลงขนาด img ไฟล์ให้มีขนาดใหญ่ขึ้น ก็แปลงให้เป็น vdi ไฟล์

   "C:\Program Files\Oracle\VirtualBox\VBoxManage.exe" convertfromraw boot.img boot.vdi

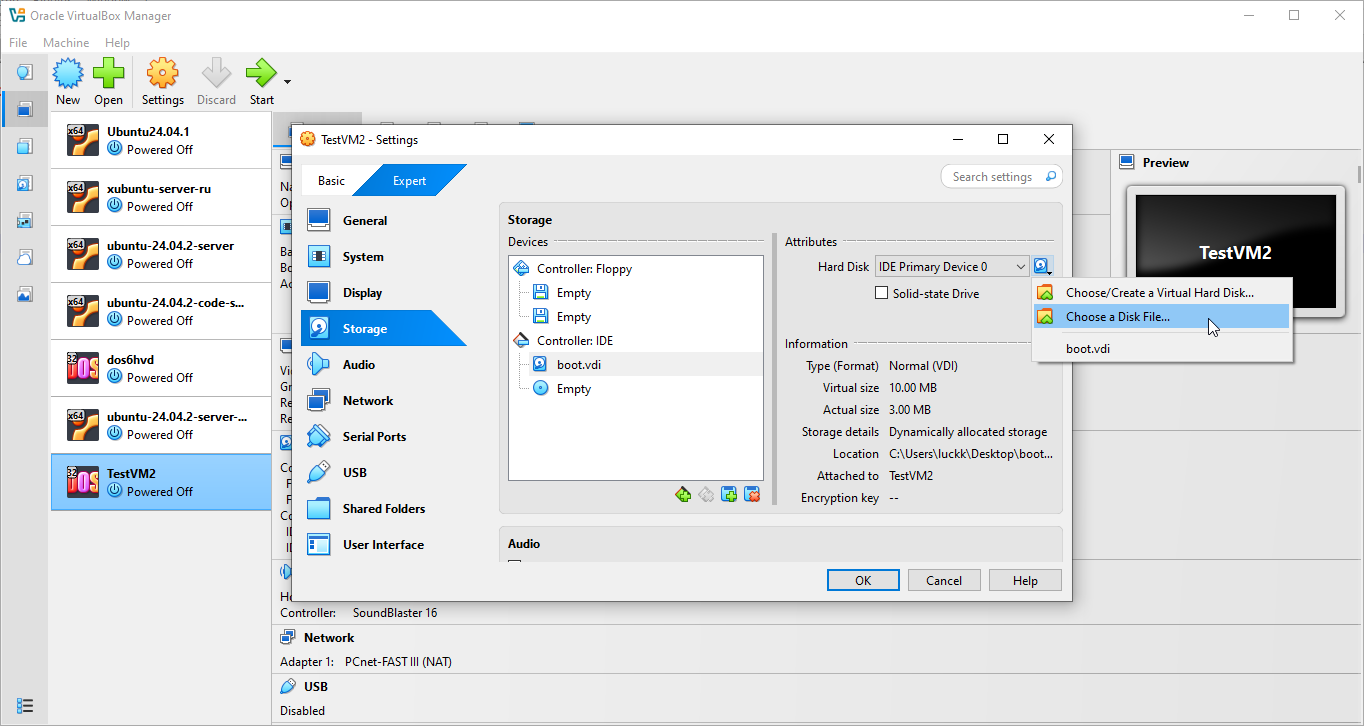

3. เพิ่ม boot.vdi เข้าไปใน Hardisk
